锂离子电池是一种以嵌锂化合物为正负极材料的二次电池，在充放电过程中，锂离子在两个电极间往返脱嵌和嵌入。目前主流的锂离子电池负极材料是天然石墨与人造石墨。在锂离子电池研发与生产过程中，需要对石墨负极的导电性进行分析。

原子力显微镜可以在获得高分辨形貌图像的同时获得表面电流分布图，因此被广泛应用于分析石墨负极材料微观结构与导电性。对于原子力显微镜而言，传统的电流模式是基于接触模式进行的。当样品表面非常不规则，表面粘度高或者有较强的毛细力时，由于探针针尖此时受到与扫描方向相反的外力较大，探针无法保证垂直于样品表面，因此电流的测量会产生很大的误差。

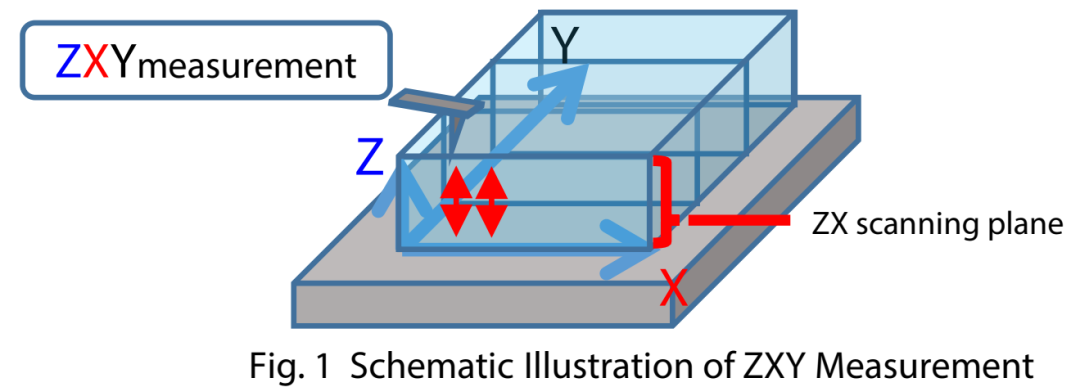

岛津尝试用独特的ZXY扫描技术对电流分布进行测量，在每一个测试点，探针均处于垂直运动状态，因此它可避免那些影响其测试状态的外力的干扰。

因此，使用ZXY扫描技术对石墨负极进行表面电流分布测试，可以获得更真实更清晰的图像。制备模拟电池电极的石墨样品，该样品是将石墨和树脂用模具定型，然后加热烧结，用油浸制。这样制备的样品可以模拟真实的石墨负极。

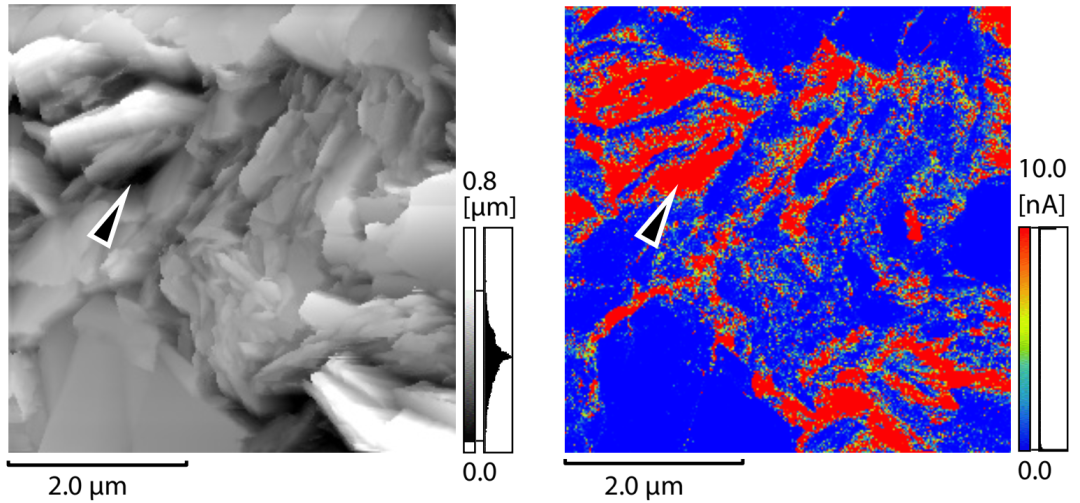

用ZXY扫描技术同时获取石墨负极表面形貌图像和表面电流分布图像如下。左图为表面形貌图像，可清晰观察到石墨的鳞片状结构，右侧的表面电流分布图像可观察到同一区域的接触电流分布。在表面形貌图像中，可以观察到表面上分布着不规则的高约1.5 μm 的鳞片石墨。在以往的接触模式下，如果样品的表面起伏超过1μm，就很难测量电流，但使用ZXY扫描技术可以进行高分辨的观测。

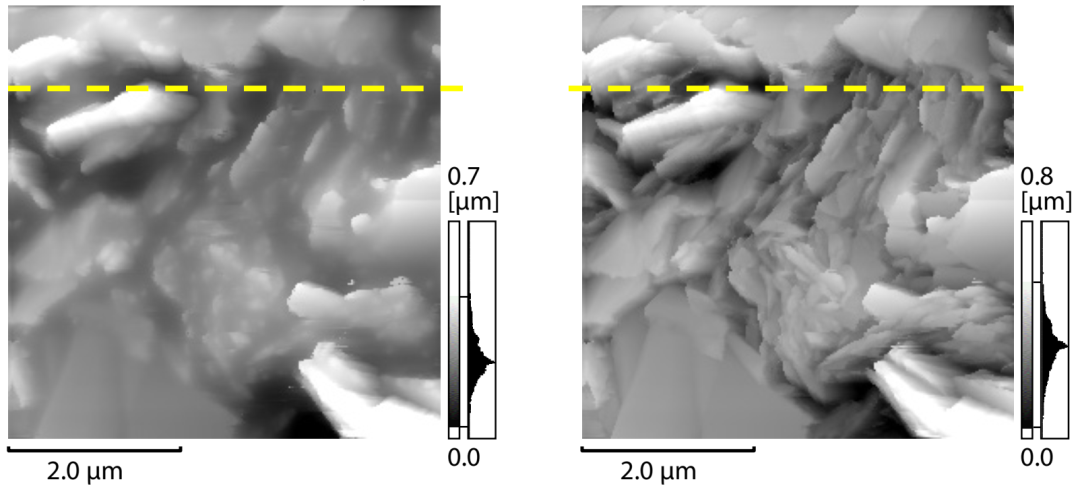

在前2幅图中，虽然都是表面形貌图，但有明显不同。这是因为1张图为探针接近样品表面刚刚获得力反馈信号时的位置，2张图为探针达到设定的斥力时的位置。在两幅图相同位置的剖面线叠加分析。

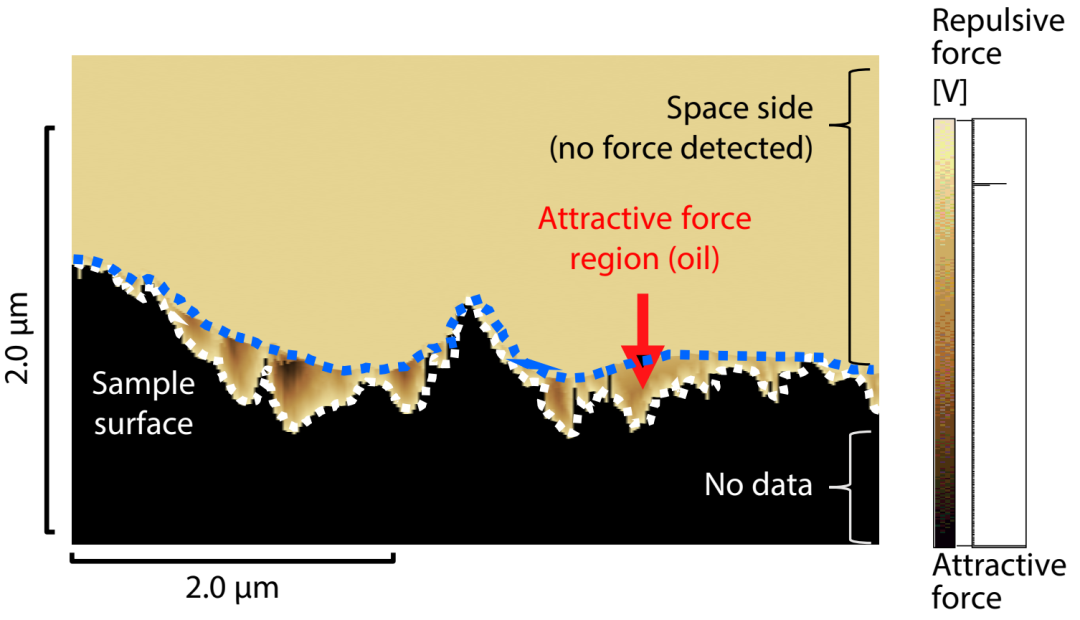

从上图中可见，底部的黑色的区域为样品的固体，白色虚线为表面形貌图（探针到达设定斥力的形貌面）的剖面线，也是石墨的真实表面。而蓝色虚线为表面形貌图（探针最初检测到力的形貌面）的剖面线。白色虚线和蓝色虚线中间区域内，探针检测到的力为吸引力，可判断产生的原因是样品表面的油。因此1张图和2张图的差别区域就是油吸附的区域。

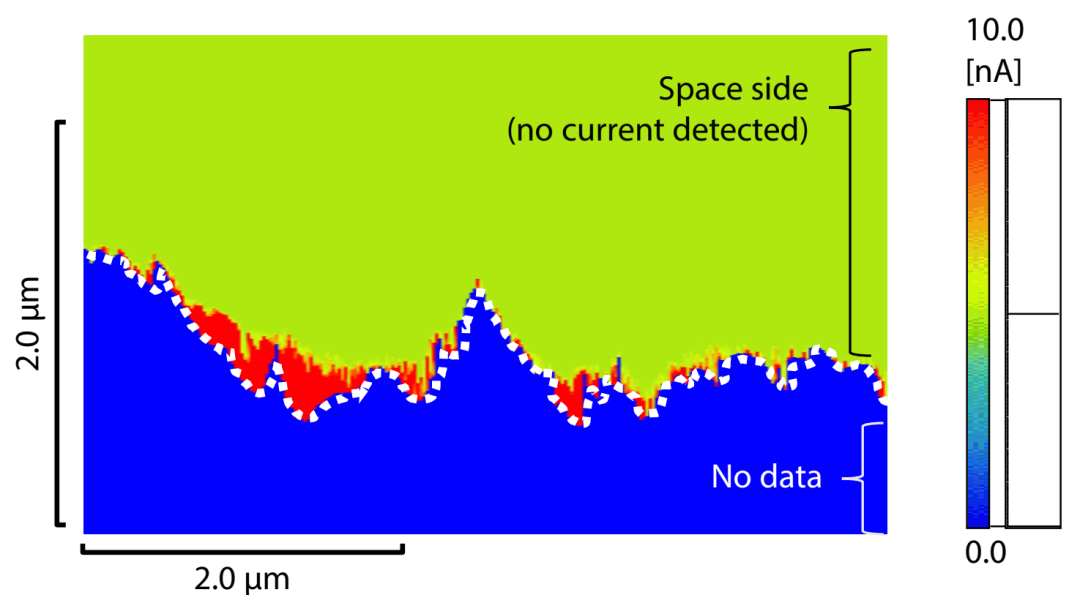

更有趣的是，在电流分布图的剖面线中，发现电流也会因油层的存在随高度发生变化。如下图所示。电流的变化有些地方和油层的分布非常吻合，有些地方则不相同。

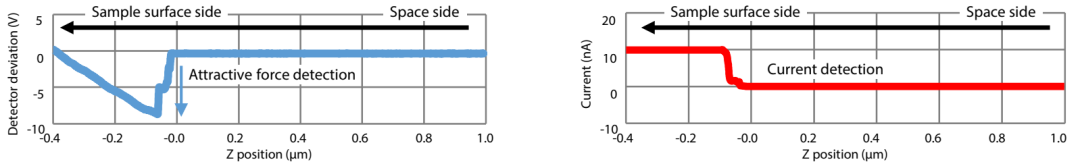

比较同一个点的力-距离曲线和电流-高度曲线，如下图。可见吸引力位置（油层区域）和电流高度变化区域间的相关性。

由以上数据可推断，电流的变化和油层的分布不吻合的区域，是因为表面覆盖有电阻很大的树脂，而电流的变化和油层的分布吻合的区域，则是因为油层的电阻小于树脂，提高了导电性。

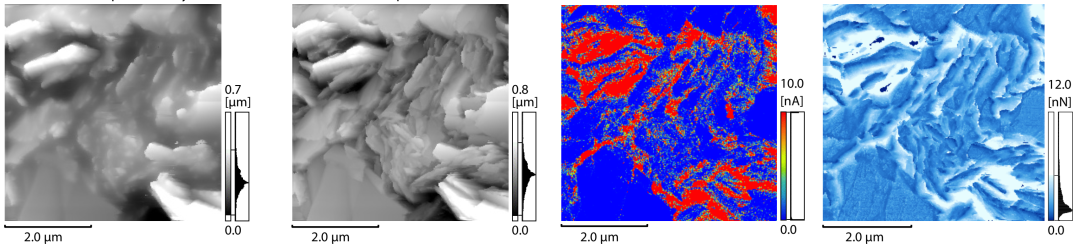

综合本次测试的数据，可以发现，ZXY扫描技术不仅有效提高了对电流的检测分辨率，而且可对样品表面的各种属性进行统一分析，更有助于真实判断样品的性能及影响因素。
